射频旋转接头用于连续旋转装置中，在固定部分与旋转部分之间传输高频信号和高速率信号，可以传输频率 高达500MHz-50GHz的模拟信号和高速数字信号；此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能 力强，易于集成到其他设备中。 此系列分为射频旋转接头和射频加电混合旋转接头两种类型。
射频旋转接头是专门为传播射频信号开发的滑环，包括但不限于通信频段、广播电视频段。具有低插入损耗、高隔离度、高回波损耗等高性能指标，确保射频信号的高质量传输。它能够承受一定的功率容量，满足不同应用场景下的信号传输需求。
| 高频滑环 | ||||||||
| 通道数 | 型号 | 频率范围 | 驻波比 | 插入损耗(dB) |
尺寸 （法兰*外径*长度mm） |
详情 | 外形图 | |
| 1通道 | 微型（直接出同轴线） | LPCC-01A |
DC-3GHz | ≤1.5 | ≤0.4（不包含线缆 | φ14.60*φ5.4*43.6 | 详情 | |
LPCC-02A |
φ14.60*φ5.4*37.2 | 详情 | ||||||
LPCC-02A-N |
φ14.60*φ5.4*37.2 | 详情 | ||||||
LPCC-01A-6G |
DC-6GHz | ≤1.5 | ≤0.5（不包含线缆） | φ14.60*φ5.4*43.6 | 详情 | |||
LPCC-02A-6G |
≤1.6 | φ14.60*φ5.4*37.2 | 详情 | |||||
| LPCC-01B | ≤1.4 | ≤0.3（不包含线缆） | φ6.5*18(无法兰) | 详情 | ||||
| LPCC-01C | DC-12GHz | ≤1.6 | ≤0.6（不含线缆） | φ25*φ14*44.86 | 详情 | |||
| LPCC-01D | ≤1.0（不含线缆） | φ14.60*φ8*30.46 | 详情 | |||||
| 中型（不带同轴线） | LPHF-01A |
DC-18GHz | ≤1.4 | ≤0.5 | φ14.2*φ11.1*25.4 | 详情 | ||
LPHF-01C |
≤0.4 | φ25.4*φ12.7*35 | 详情 | |||||
LPHF-01H |
≤1.3 | ≤0.4 | φ25.4*φ27*61.8 | 详情 | ||||
LPHF-01E |
DC-26.5GHz | ≤1.7 | ≤0.7 | φ25.4*φ12.7*33.65 | 详情 | |||

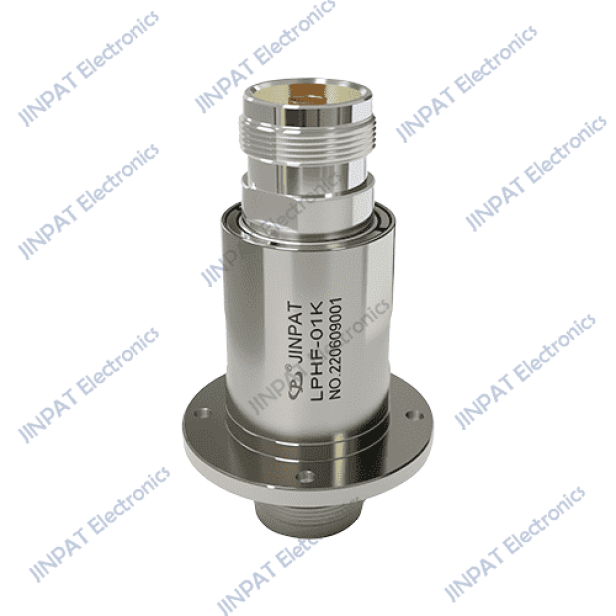

LPHF-01K |
DC-30MHz | ≤1.2 | ≤0.5 | φ74.9*φ49*130 | 详情 | |||
LPHF-01F |
DC-40GHz | ≤2.0 | ≤1.2 | φ25.5*φ12.7*35 | 详情 | |||
LPHF-01G |
DC-50GHz | ≤1.72 | ≤0.92 | φ25.4*φ12.7*35 | 详情 | |||
LPHF-01L |
DC-67GHz | ≤1.7 | ≤0.35 | φ25.4*φ12.7*53.1 | 详情 | |||
| 2通道 | LPHF-02A |
CH1：DC-4.5GHz CH2：DC-4.5GHz |
CH1:≤1.2 CH2:≤1.5 |
CH1:≤0.25 CH2:≤0.5 |
φ54*φ32*56.4 | 详情 | ||
LPHF-02A-04 |
φ52.9*φ32*56.4 | 详情 | ||||||
| LPHF-02A-14(防水IP54) | φ53*φ31.65*56.7 | 详情 | ||||||
| LPHF-02A-05 |
CH1：DC-30GHz CH2：DC-4.5GHz |
CH1:≤1.5 CH2:≤1.5 |
CH1:≤1.0 CH2:≤0.5 |
φ45*φ32*56.4 | 详情 | |||
| LPHF-02A-07 |
CH1：DC-18GHz CH2：DC-10GHz |
CH1:≤1.5 CH2:≤2.2 |
CH1:≤0.6 CH2:≤1.5 |
φ54*φ32*56.4 | 详情 | |||
| LPHF-02B |
CH1：DC-18GHz CH2：DC-4GHz |
CH1:≤1.5 CH2:≤1.5 |
CH1:≤0.9 CH2:≤0.5 |
φ54*φ32*56.4 | 详情 | |||
| LPHF-02C |
CH1：DC-18GHz CH2：DC-13GHz |
CH1:≤1.5 CH2:≤2.0 |
CH1:≤1 CH2:≤2 |
φ52.9*φ32*56.2 | 详情 | |||
| LPHF-02D |
CH1：DC-18GHz CH2：DC-18GHz |
CH1:≤1.75 CH2:≤4.5 |
CH1:≤1.0 CH2:≤3.0 |
φ50.8*φ32*61.2 | 详情 | |||
| LPHF-02E |
CH1：DC-8GHz CH2：DC-8GHz |
CH1:≤1.5 CH2:≤1.5 |
CH1:≤0.7 CH2:≤0.7 |
φ54*φ33*111.9 | 详情 | |||

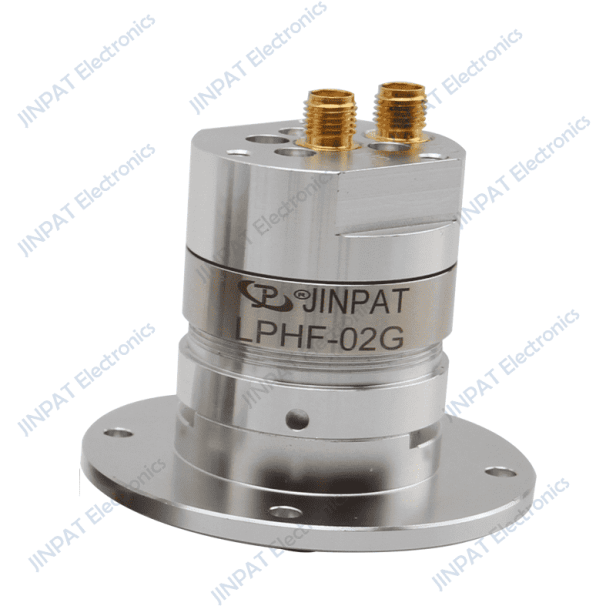

| LPHF-02G |
CH1:≤1.3 CH2:≤2.2 |
CH1:≤0.4 CH2:≤0.8 |
φ54*φ32*56.4 | 详情 | ||||
| LPHF-02F |
CH1：DC-18GHz CH2：DC-13GHz |
CH1:≤1.5 CH2:≤2.0 |
CH1:≤0.9 CH2:≤1 |
φ45*φ31.75*55.8 | 详情 | |||
| LPHF-02W |
CH1：DC-18GHz CH2：DC-10GHz |
CH1:≤1.5 CH2:≤2.4 |
CH1:≤0.6 CH2:≤1.5 |

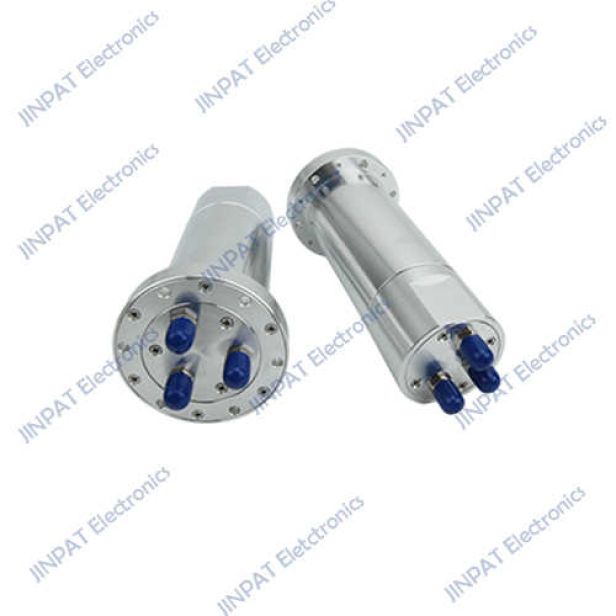

φ54*φ32*47.35 | 详情 | |||
| 3通道 |
LPHF-03A |
CH1：DC-4GHz CH2：DC-4GHz CH3：DC-4GHz |
CH1:≤1.6 CH2:≤1.6 CH3:≤1.6 |
CH1:≤1.0 CH2:≤1.0 CH3:≤1.0 |
φ56*φ42*122.7 | 详情 | ||
| LPHF-03B |
CH1：DC-3GHz CH2：DC-3GHz CH3：DC-3GHz |
CH1:≤1.7 CH2:≤1.7 CH3:≤1.7 |
CH1:≤0.75 CH2:≤0.75 CH3:≤0.75 |

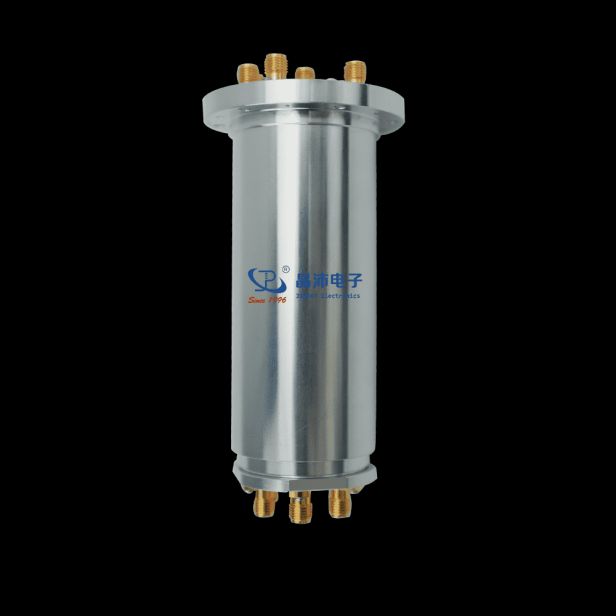

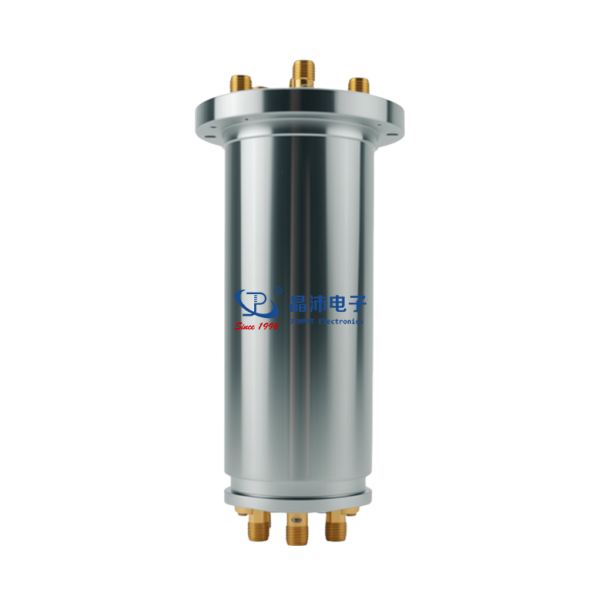

φ90*φ80*209.5 | 详情 | |||
| 4通道 | LPHF-04D |
CH1：DC-4GHz CH2：DC-4GHz CH3：DC-4GHz CH4：DC-4GHz |
CH1:≤1.6 CH2:≤1.6 CH3:≤1.6 CH4:≤1.6 |
CH1:≤1.0dB CH2:≤1.0dB CH3:≤1.0dB CH4:≤1.0dB |
φ56*φ42*106.65 | 详情 | ||
| LPHF-04A |
CH1：DC-4GHz CH2：DC-4GHz CH3：DC-4GHz CH4：DC-4GHz |
CH1:≤1.3 CH2:≤1.5 CH3:≤1.5 CH4:≤1.5 |
CH1:≤1.0dB CH2:≤1.0dB CH3:≤1.0dB CH4:≤1.0dB |
φ56*φ42*103.5 | 详情 | |||
| 5通道 | LPHF-05D |
CH1：DC-5.25GHz CH2：DC-5.25GHz CH3：DC-5.25GHz CH4：DC-5.25GHz CH5: DC-5.25GHz |
CH1:≤2.0 CH2:≤2.0 CH3:≤2.0 CH4:≤2.0 CH5:≤2.0 |
CH1:≤1.5dB CH2:≤1.5dB CH3:≤1.5dB CH4:≤1.5dB CH5:≤1.5dB |
φ56*φ42*135 | 详情 | ||
| 6通道 | LPHF-06C |
CH1：DC-4.6GHz CH2：DC-4.6GHz CH3：DC-4.6GHz CH4：DC-4.6GHz CH5:DC-4.6GHz CH6:DC-4.6GHz |
CH1:≤1.5 CH2:≤1.5 CH3:≤1.5 CH4:≤1.5 CH5:≤1.5 CH6:≤1.6 |
CH1:≤1.5dB CH2:≤1.5dB CH3:≤1.5dB CH4:≤1.5dB CH5:≤1.5dB CH6:≤1.5dB |
φ56*φ42*164.5 | 详情 | ||
高频稳相低损耗同轴电缆系列、高频电缆辅助设备、高频测试电缆辅助设备广泛应用于航空航天工业、电子对抗系统（ECM）、高频消声系统连接、5G移动通信等
| 高频线缆组件 | ||||||||||
| 型号 | 电缆类型 |
连接器类型 |
电缆 长度 （mm） |
频率 范围 |
驻波比（最大） |
插入 损耗（最大） |
工作 电压 |
绝缘 电阻 (MΩ) |
耐压强度(V) |
详情 |
SWA360-2.92/M-2.92/M |
SWA360 | 2.92/M-2.92/M | 500/500 | DC-40GHz | 1.5 | 1.5dB |
335V （rms） |
5000 | 1000 | 详情 |
| SWE360-2.92/M-2.92/M | SWE360 | 2.92/M-2.92/M | 500/500 | DC-40GHz | 1.5 | 1.4dB |
335V （rms） |
5000 | 1000 | 详情 |
| SWA360-SMA/M-SMA/JW | SWA360 | SMA/M-SMA/JW | 500/500 | DC-18GHz | 1.35 | 1.5dB |
335V （rms） |
5000 | 1000 | 详情 |
| SWA480-N/M-SMA/M | SWA480 | SMA/M-SMA/JW | 500/500 | DC-18GHz | 1.3 | 1.0dB |
335V （rms） |
5000 | 1000 | 详情 |
| SWA810-N/M-N/F | SWA810 | N/M-N/F | 500/500 | DC-18GHz | 1.3 | 0.8dB |
335V （rms） |
5000 | 1000 | 详情 |
N-F-N-F(75Ω） |
N-F-N-F(75Ω) | N-F-N-F | 500/500 | DC-12GHz | 1.3 | 1.0dB | 250V | 5000 | 500 | 详情 |
| BNC-M-BNC-M-RF1.32-500mm | RF1.32 | BNC-M/BNC-M | 500 | DC-3GHz | 1.5 | 2.8dB | 335V | 1000 | 250 | 详情 |
| E18L-NFNM-01.00M | E18L | N-F/N-M | 1000 | DC-18GHz | 1.3 | 0.98dB | 335V | 5000 | 500 | 详情 |
| E18L-SMNM-01.00M | E18L | SMA-M/N-M | 1000 | DC-18GHz | 1.3 | 1.32dB | 335V | 3000 | 500 | 详情 |
| E40-29M29M-01.00M | E40 | 2.92-M/2.92-M | 1000 | DC-40GHz | 1.3 | 3.35dB | 335V | 3000 | 500 | 详情 |
| SMA-M-SMA-F-RG178-500mm | RG178 | SMA-M/SMA-F | 500 | DC-3GHz | 1.35 | 1.8dB | 335V | 5000 | 500 | 详情 |
| SMA-M-SMA-F-RG316-500mm | RG316 | SMA-M/SMA-F | 500 | DC-6GHz | 1.35 | 1.5dB | 500V | 5000 | 500 | 详情 |
| SMA-M-SMA-F-RG405-500mm | RG405 | SMA-M/SMA-F | 500 | DC-6GHz | 1.35 | 1.3dB | 500V | 5000 | 500 | 详情 |
