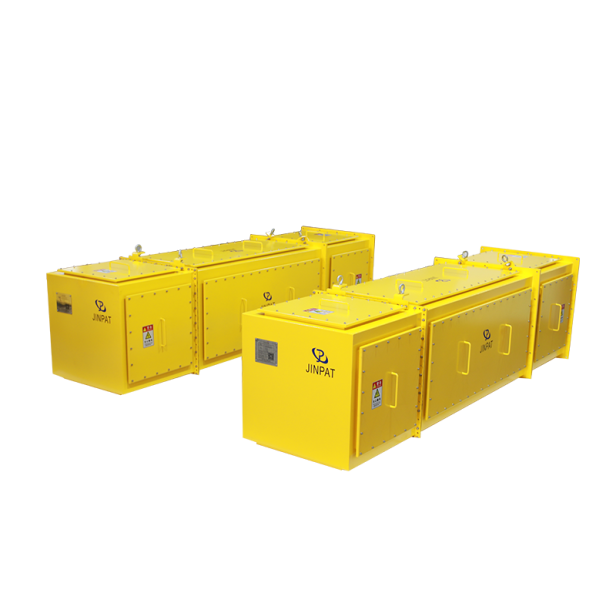

晶沛大电流集成滑环专为高功率稳定传输而设计，可在连续旋转工况下实现大电流的可靠导通。产品采用集成化结构设计，在紧凑空间内同时实现高功率电流与数据信号的同步传输，兼顾供电与通信需求。
该系列滑环具有接触电阻低、运行稳定、使用寿命长等特点，能够适应多种复杂工况。电流容量、电路数量、旋转速度及工作温度等关键参数均可根据客户需求进行定制。同时，产品可提供多种IP防护等级，满足不同工业环境下的应用需求。
如有更特殊需求，请及时联系我们，以便我们的销售工程师为您推荐最佳的滑环型号和定制方案。
| LPA系列 | ||||
| 系列编号 | 最大IP等级 | 防爆性 | 出口方式 | 转子/定子安装方式 |
| 圆形系列1 | IP68 | 是 | 带线/不带线 | 可定制 |
| 圆形系列2 | IP68 | 是 | 带线 | |
| 圆形系列3 | IP54/IP51 | 否 | 带线/不带线 | |
| 方形系列1 | IP68 | 是 | 带线/不带线 | |
| 方形系列2 | IP54 | 否 | 带线/不带线 | |
| 方形系列3 | IP68 | 否 | 带线 | |
| LPA圆形系列 | ||||||||||||
| 尺寸 | 电路数 | 额定电流（可选） |
额定电压（最大） | 圆形系列（可选） | ||||||||
| D1 | D2 | L1 | L2 | 系列1 | 系列2 | 系列3 | ||||||
| 300 | 300 | 根据电路和其他规格 |
可选 | 60A | 100A | 130A | / |
690V |
√ | √ | √ | |
| 350 | 350 | 95A | 150A | 260A | √ | √ | √ | |||||
| 450 | 450 | 150A | 250A | 340A | √ | √ | √ | |||||
| 500 | 500 | 220A | 370A | 500A | √ | √ | √ | |||||
| 560 | 560 | 220A | 370A | 500A | √ | √ | √ | |||||
| 720 | 720 | 300A | 500A | 680A | 850A | √ | √ | √ | ||||

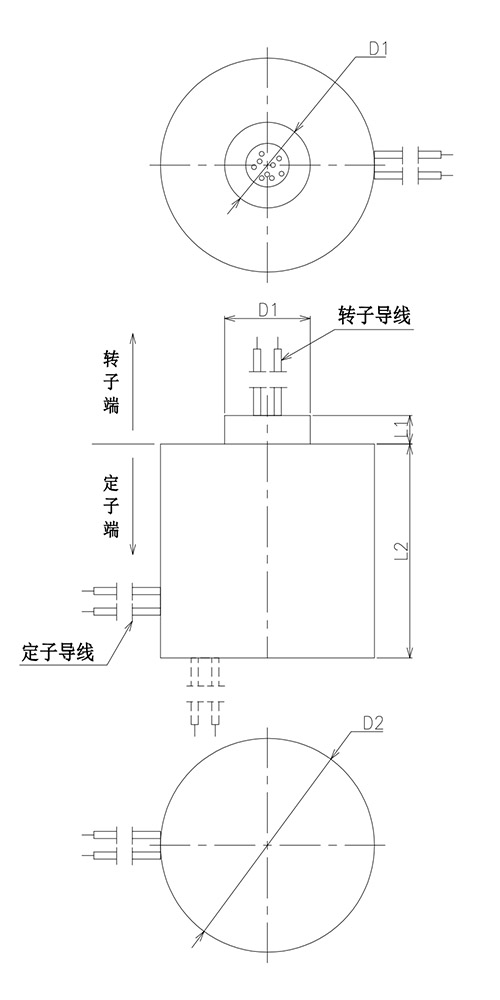

| 圆形系列1 |

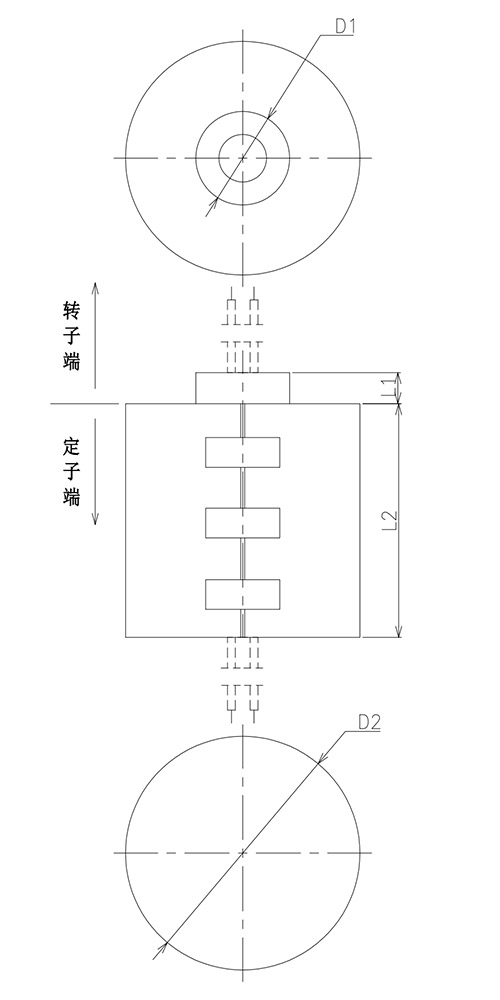

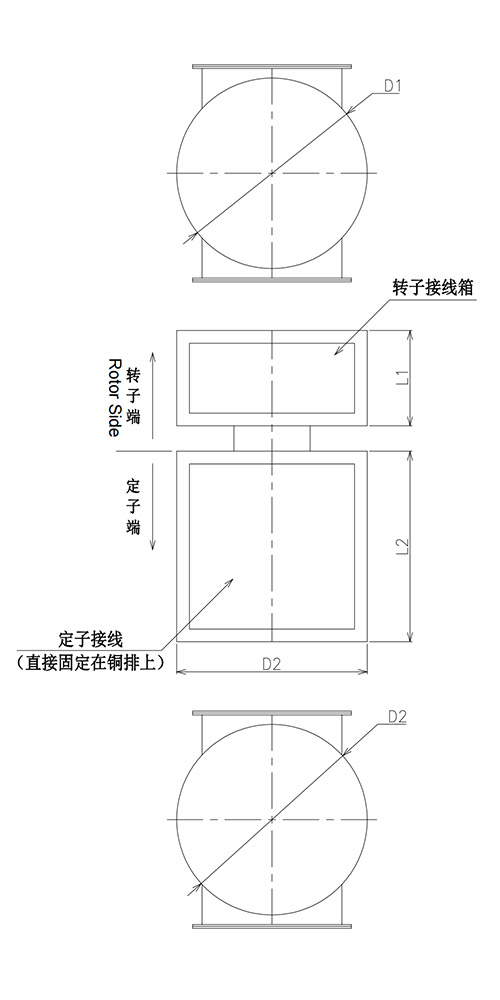

圆形系列2 | 圆形系列3 | ||||||||||
 |
|
|
||||||||||
| LPA方形系列 | ||||||||||||||
| 尺寸 | 电路数 | 额定电流（可选） | 最大额定电压（最大） | 方形系列（可选） | ||||||||||
| W2 | L2 | L1/D1 | W1 | H1 | H2 | 系列1 | 系列2 | 系列3 | ||||||
| 300 | 300 | 根据电流和其他规格 |
可选 |
60A | 100A | 130A | / | 690V |
√ |
√ | √ | |||
| 350 | 350 | 95A | 150A | 260A | / | √ | √ | √ | ||||||
| 450 | 450 | 150A | 250A | 340A | / | √ | √ | √ | ||||||
| 500 | 500 | 220A | 370A | 500A | / | √ | √ | √ | ||||||
| 560 | 560 | 220A | 370A | 550A | / | √ | √ | √ | ||||||
| 720 | 720 | 300A | 500A | 680A | 850A | √ | √ | √ | ||||||

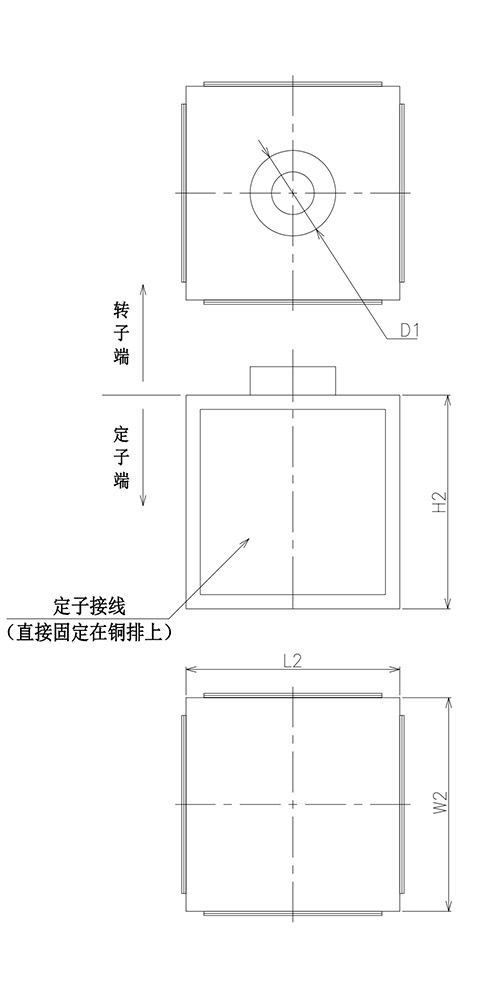

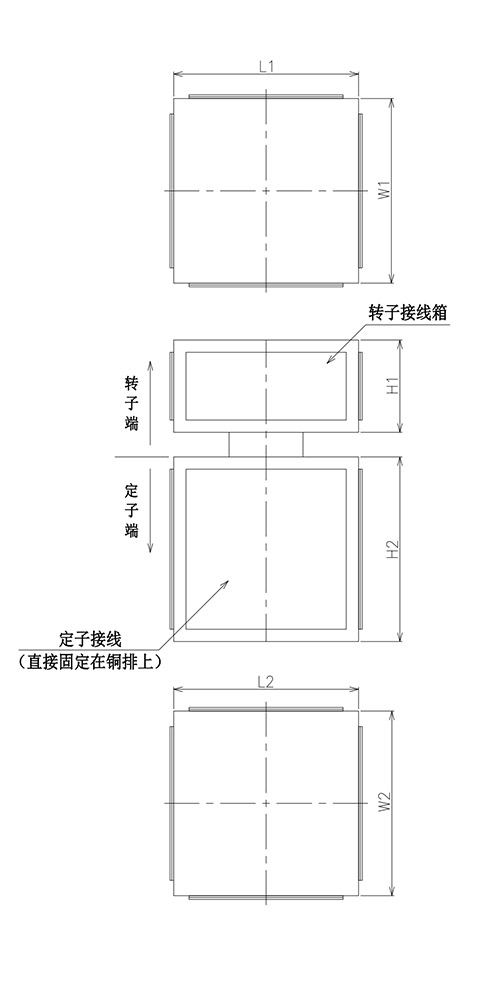

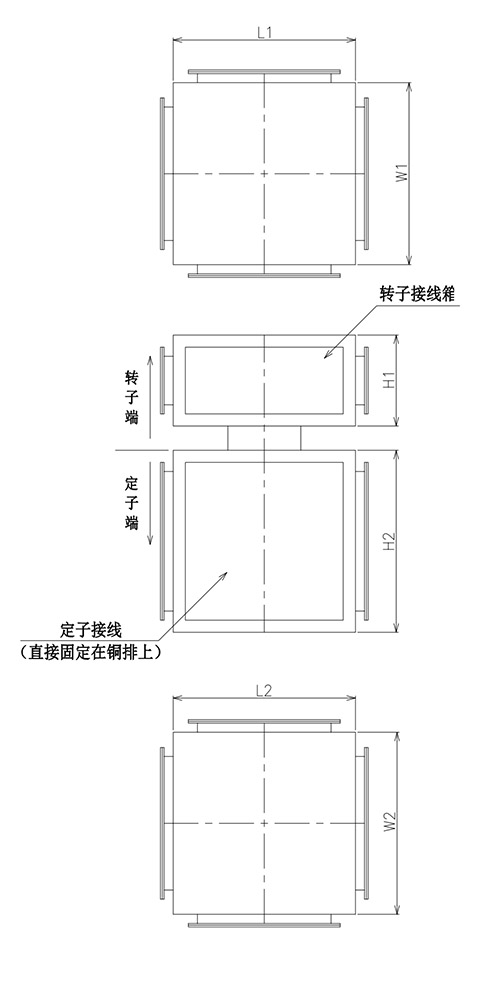

| 方形系列1 | 方形系列2 | 方形系列3 | ||||||||||||
|
|
|
||||||||||||
定制选项
注:以下特殊要求可根据需要进行定制。晶沛大部分基础配件均已实现标准化、模块化，非标准定制亦能显著降低成本和交货时间。
1、定制转子和定子出线及出线长度
2、由于结构限制，可根据指定长度、高度或外径进行定制
3、适用于Yasukawa、Panasonic、Siemens等伺服系统信号、电源线和编码器线混合滑环混合高速数据传输(包括以太网、USB、RS232、RS485、Profibus、CanBUS、CANOPEN，
4、DeViCeNET、CANBUS、CANPUS)。CANOPEN、DeViceNET、CC-LINK、PrOPNET、EtherCAT及其他类型的工业线路。
5、抗冲击、高温及其他特殊环境定制
6、可与气动、液压旋转接头集成气动-电气-液压滑环混合使用
7、防水，水下模式可选，IP65,IP68 可选
