晶沛电子推出LPT空心轴滑环、LPK盘式滑环与LPS分离式滑环三大系列,专为空间受限、功能复杂的旋转系统设计。LPT支持大孔径穿轴与多种信号/电流传输,LPK采用盘式结构大幅节省高度空间,LPS转子定子分离,便于安装维护。三类产品支持定制,广泛应用于机器人、光电吊舱、医疗设备等领域,实现紧凑、高效、可靠的旋转连接。
如有其它需求,请联系我们,以便我们的销售工程师为您推荐滑环型号或设计定制滑环!
请联系我们晶沛电子推出LPT空心轴滑环、LPK盘式滑环与LPS分离式滑环三大系列,专为空间受限、功能复杂的旋转系统设计。LPT支持大孔径穿轴与多种信号/电流传输,LPK采用盘式结构大幅节省高度空间,LPS转子定子分离,便于安装维护。三类产品支持定制,广泛应用于机器人、光电吊舱、医疗设备等领域,实现紧凑、高效、可靠的旋转连接。
如有其它需求,请联系我们,以便我们的销售工程师为您推荐滑环型号或设计定制滑环!

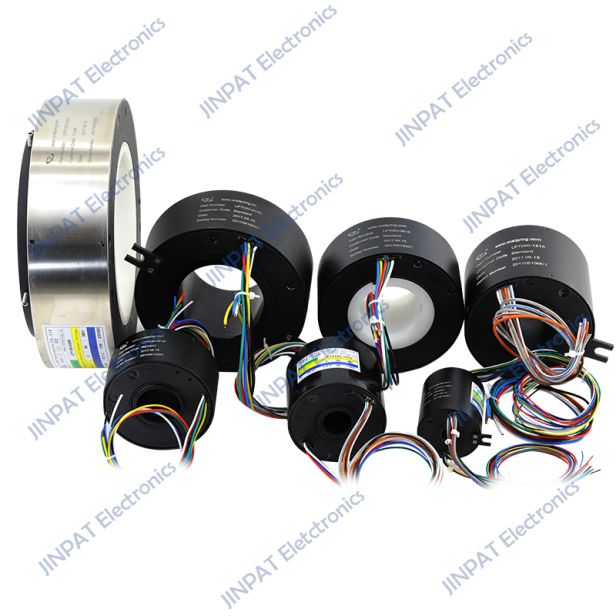

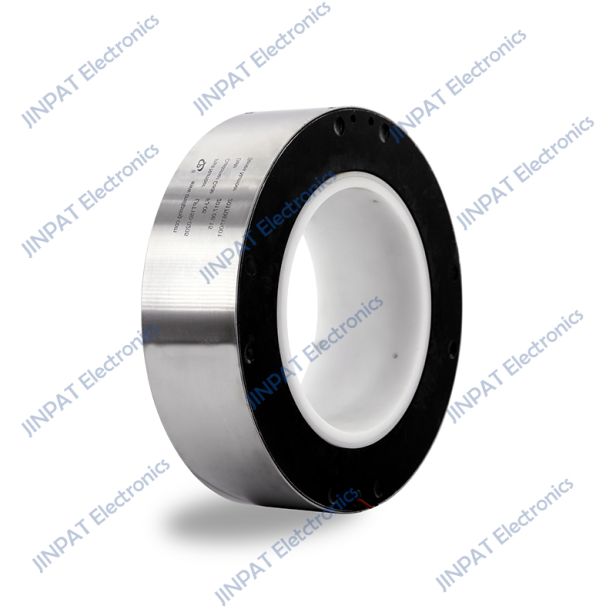

请联系我们LPT空心轴系列
LPT系列空心轴滑环属于中空式滑环(中心孔可通传动轴、气液通道;亦可集成高频、光纤、编码器、波导、气液等各类关节),采用先进的簇刷式多点接触,在低摩擦力下保证接触可靠,其中心孔从0到1000mm可选,电流从1毫安到5000安培可选,电压高达1000伏特,能满足您的不同传动方案。
LPT空心轴滑环 | ||||||||
型号 |
内径(毫米) | 外径(毫米) | 电压 | 电流 |
通道 | 工作转速 | 详情 | 外形图 |
LPT012 | Φ12.7 | Φ53 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
Φ56 | 5A/信号 | |||||||
10A | ||||||||
LPT025 | Φ25.4 | Φ86 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
380VAC/DC | 10A | |||||||
15A | ||||||||
LPT038 | Φ38.1 | Φ99 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
380VAC/DC | 10A | |||||||
15A | ||||||||
LPT050 | Φ50 | Φ119 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT060 | Φ60 | Φ135 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT070 | Φ70 | Φ135 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT080 | Φ80 | Φ160 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT096 | Φ96 | Φ185 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT120 | Φ120 | Φ207 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT150 | Φ150 | Φ250 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A | ||||||||
LPT180 |
Φ180 | Φ298 | 240VAC/DC | 5A/信号 | 6~24 | 300RPM | 详情 | |
10A | ||||||||
15A |
LPK盘式滑环系列
晶沛LPK盘式滑环系列专为轴向空间受限的设备设计,采用同心圆环道布局,所有通路分布在一个水平面上,显著降低产品高度。该系列分为一体式LPK与分离式LPKS两种结构形式,均可提供实心或多规格中心孔配置,满足不同系统需求。分离式设计使转子与定子独立,便于在超薄空间中灵活安装,广泛适用于光电系统、转台、医疗设备、无人平台等对高度敏感的应用场景。
LPK盘式滑环 | ||||||||
型号 |
内径(毫米) | 外径(毫米) | 电压 | 电流 | 通道数 | 工作转速 | 详情 | 外形图 |
LPKS005系列 |
Φ5 |
Φ34 |
240V | 5A | 1 | 0~100RPM | 详情 | |
Φ42 |
2 | |||||||
Φ52 |
3 | |||||||
Φ60 |
4 | |||||||
Φ68 |
5 | |||||||
Φ76 |
6 | |||||||
Φ84 |
7 | |||||||
Φ92 |
8 | |||||||
Φ100 |
9 | |||||||
Φ108 |
10 | |||||||
LPKS084-0105 |
Φ84 | Φ108 | 240V |
5A | 1 | 0~100RPM | 详情 | |
LPKS076-0205 |
Φ76 | Φ108 | 2 | 详情 | ||||
LPKS069-0305 |
Φ69 | Φ108 | 3 | 详情 | ||||
LPKS061-0405 |
Φ61 | Φ108 | 4 | 详情 | ||||
LPKS053-0505 |
Φ53 | Φ108 | 5 | 详情 | ||||
LPKS045-0605 |
Φ45 | Φ108 | 6 | 详情 | ||||
LPKS036-0705 |
Φ36 | Φ108 | 7 | 详情 | ||||
LPKS028-0805 |
Φ28 | Φ108 | 8 | 详情 | ||||
LPKS019-0905 |
Φ19 | Φ108 | 9 | 详情 |
LPS分离式滑环系列
晶沛LPS分离式滑环由独立转子与接触刷组成,转子可配备通孔以穿轴,灵活适应客户空间和安装需求。采用插针连接替代传统导线,提升接触可靠性。支持2至15路大电流传输,提供9.55mm、60mm通孔及无孔多种选择,满足多样化定制需求。
LPS分离式滑环 | |||||
型号 |
外径*长度 | 电压(V) | 电流(A) | 通路数 | 详情 |
LPS-15C |
转子:φ14.73*27.56 定子30*5.5*27.6 |
240V AC/DC |
2A |
15 | 详情 |
LPS-12C |
转子:φ14.73*23 定子30*5.5*23 |
240V AC/DC | 2A | 12 | 详情 |
LPS-10C |
转子:φ15.73*17.3 定子30*5.5*17.3 |
240V AC/DC | 2A | 10 | 详情 |
LPS-08C |
转子:φ14.5*15 定子30.3*5.5*15 |
240V AC/DC | 2A | 8 | 详情 |
LPS-06C |
转子:φ14.73*13.2 定子30.3*8.2*13.2 |
240V AC/DC | 2A | 6 | 详情 |
LPS-04C |
转子:φ4*10 定子16.8*6*4.8 |
240V AC/DC | 1A | 4 | 详情 |
LPS-03C |
转子:φ3.8*11.43 定子16.1*4.8*4.8 |
240V AC/DC | 1A | 3 | 详情 |
