ENLPHF射频旋转接头包括同轴旋转关节、波导旋转关节、同轴/波导旋转关节，也叫高频滑环、射频滑环，射频旋转接头是专门满足传输高清信号、射频信号、微波信号等高速串行数字信号或模拟信号而开发。
服务热线
0755-29534903

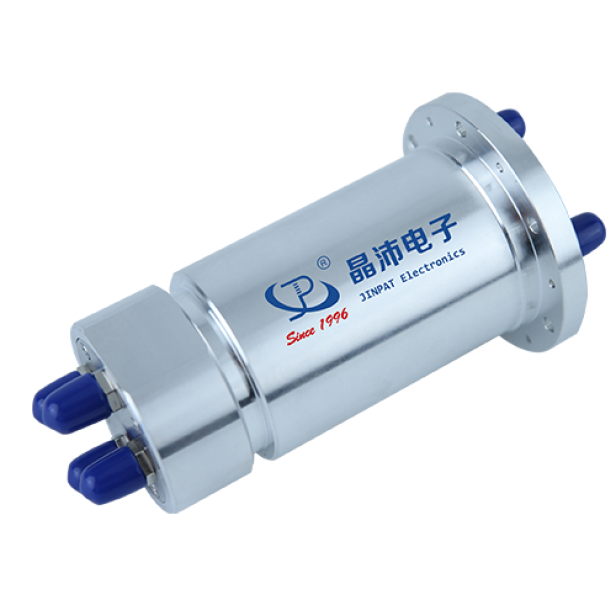

LPHF射频旋转接头包括同轴旋转关节、波导旋转关节、同轴/波导旋转关节，也叫高频滑环、射频滑环，射频旋转接头是专门满足传输高清信号、射频信号、微波信号等高速串行数字信号或模拟信号而开发。该系列产品支持单路或多通路高频信号单独传输，也可支持高频信号与控制信号、通讯信号、动力电源、流体介质混合传输，即组合滑环。
产品规格 | ||||||
通道 |
CH1 | CH2 | CH3 | CH4 | 启动力矩 | 0.3Nm |
接口类型 |
SMA-F(50Q) | SMA-F(50Q) | SMA-F(50Ω) | SMA-F(50Q) | 连续旋转力矩 | 0.1Nm |
样式 |
/ | / | / | / | 最大转速/平均转速 | 60rpm/30rpm |
频率 |
DC-4GHz | DC-4GHz | DC-4GHz | DC-4GHz | 使用寿命，最小值 | 500万转 |
峰值功率 |
200W | 200W | 200W | 200W | 通道接触电阻，最大值 | 180mΩ |
平均功率 |
10W | 10W | 10W | 10W | 通道接触电阻最大浮动值 | 30mΩ |
| 电压驻波比，最大值 | 1.6 | 1.6 | 1.6 | 1.6 |
通道外壳接触电阻， 最大值 |
70mΩ |
| 电压驻波比最大浮动值 | 0.1 | 0.15 | 0.15 | 0.15 |
通道外壳接触电阻最大 浮动值 |
30mΩ |
插入损耗，最大值 |
1.0dB | 1.0dB | 1.0dB | 1.0dB | 壳体材料 | 铝合金 |
插入损耗最大浮动值 |
0.15dB | 0.15dB | 0.15dB | 0.15dB | 表面处理 | 导电氧化 |
相位稳定性，最大值 |
1° | 4° | 4° | 4° | 重量 | 约0.4kg |
隔离度，最小值 |
55dB | IP等级 | IP40 | |||
振动 |
/ | 工作温度 | -40~+65℃ | |||
冲击 |
/ |
存储温度 | -50~+70℃ | |||
★ 传输频率4GHz，通道数量可达4个
★ 体积小，重量轻，结构极其紧凑零件密集设计，100mm空间内约有250个零配件，可混合集成空间有限的设备使用
★ 超低的插入损耗和电压驻波比
★ 使用寿命最高可达500万
★ 特殊的接口，可用在有一定的活动设备上
★ 通路数量
★ 射频信号频率范围
★ 额定电压和额定电流
★ 支持射频信号和电流或其他信号混合传输
★ 雷达系统
★ 高清网络视频监控系统
★ 卫星通讯系统
★ 医疗工程设备
★ 电子对抗系统
如何订购?
由于商业机密，我们不能将具体的价格展示在网站上，如果您有兴趣了解我们的产品，
请拨打我们的销售电话:0755-29534903或添加晶沛官方微信，24小时在线服务
欢迎访问我们的网站，期待收到您的信息，我们将第一时间与您联系！
