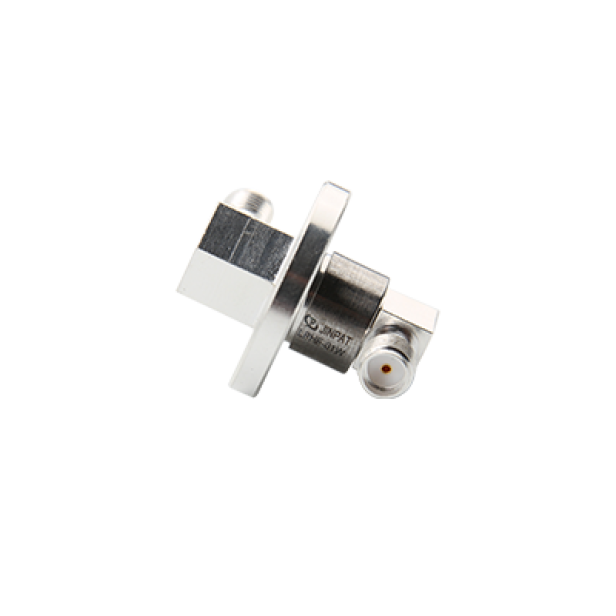

高频滑环 LPHF-01

型号 :    LPHF-01
通路数 :    1
频率范围 :    DC-18GHz
接口类型 :    SMA-f(50Ω)
最大峰值功率 :    1500W
请联系我们 LPHF-01A中文外形图.pdf

LPHF高频旋转关节包括同轴旋转关节、波导旋转关节、同轴/波导旋转关节,也叫高频滑环、射频滑环,高频旋转关节是专门满足传输高清信号、射频信号、微波信

号等高速串行数字信号或模拟信号而开发。该系列产品支持单路或多通路高频信号单独传输,也可支持高频信号与控制信号、通讯信号、动力电源、流体介质混合传

输,即组合滑环。


电气特性 机械特性 环境特性
通道数 1 工作转速 0-500rpm 工作温度 工业级:-40~+75℃
频率范围 DC-18GHz 工作寿命 最高可达1000万转 军工级:-55~+85℃
接口类型 SMA-f(50Ω) 最大接口负载 轴向±5N/径向±5N 存储温度 -55~+85℃
特性阻抗 50欧姆/75欧姆 转动力矩, 最大值 最小可达1N.cm 工作湿度 ≤95%(不允许冷凝)
驻波比,最大值 最小可达1.2 接触材料 贵金属
插入损耗,最大值

0.25dB@0-6GHz

0.3dB@6-12GHz

0.5dB@12-18GHz

壳体材料 铝合金/不锈钢/黄铜 IP防护等级 IP40(高防护可选)
最大峰值功率 1500W 表面处理 导电氧化/钝化 镀镍/镀三元合金
隔离度,最小值 /

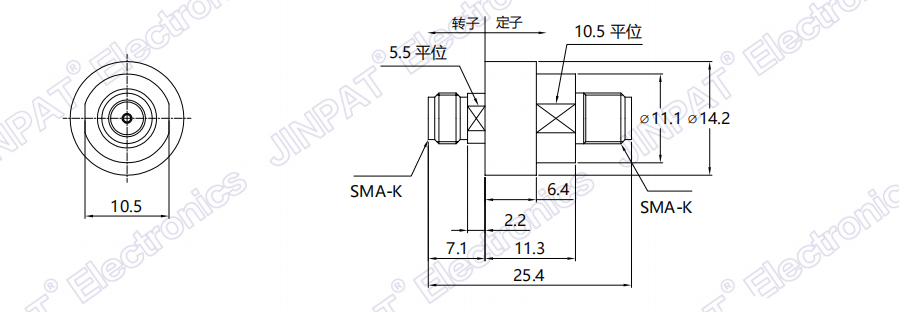

LPHF-01A产品外形图

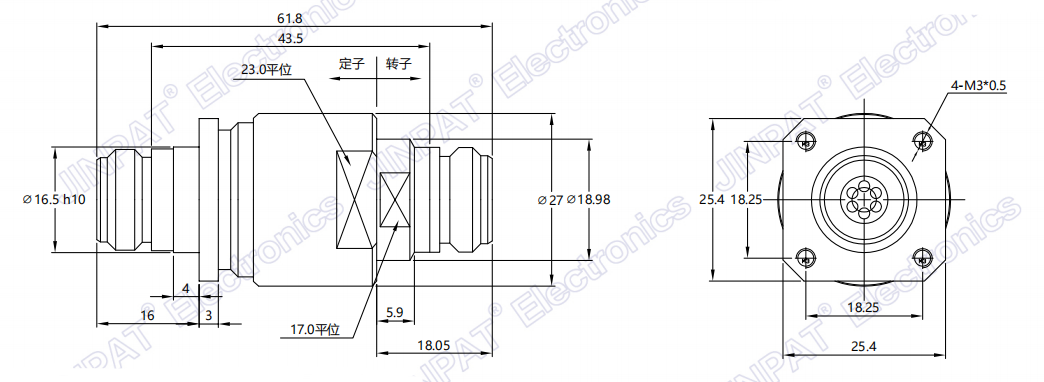

LPHF-01C产品外形图

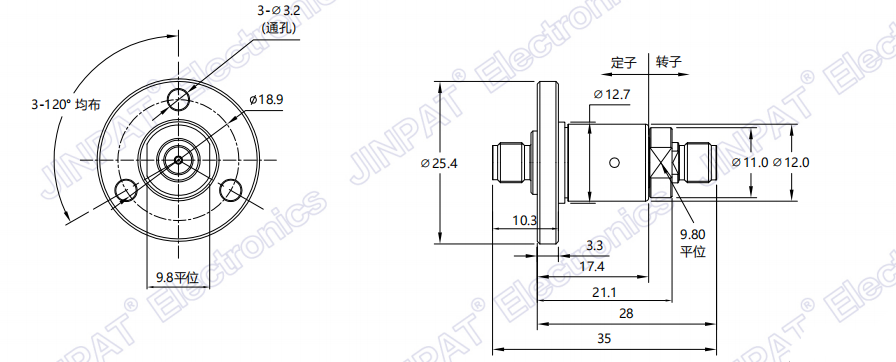

LPHF-01E产品外形图

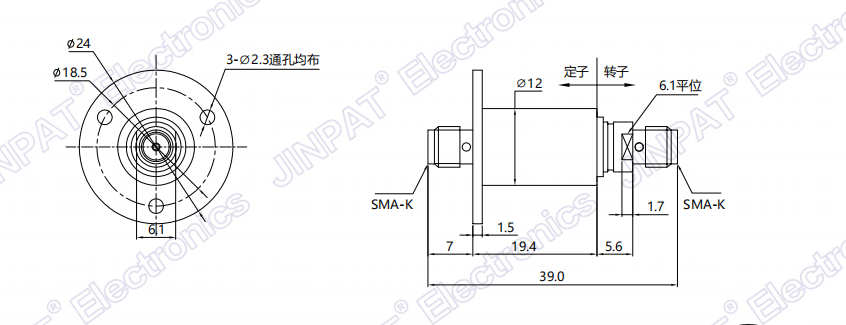

LPHF-01F产品外形图

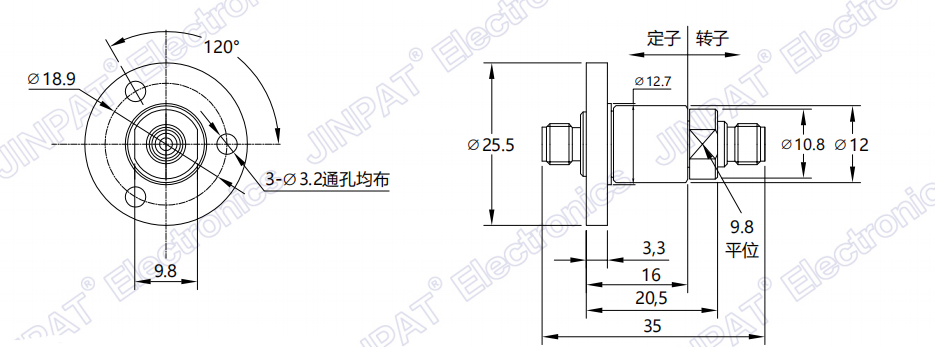

LPHF-01G产品外形图

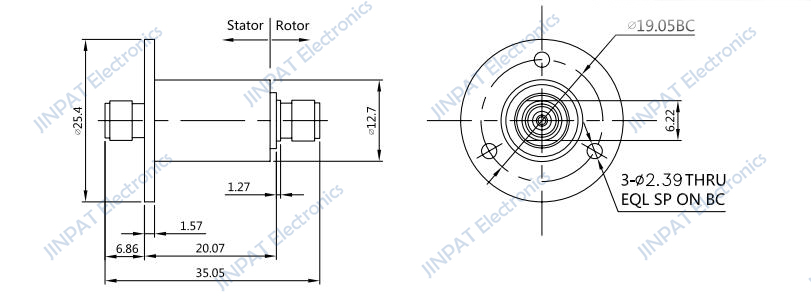

LPHF-01H产品外形图

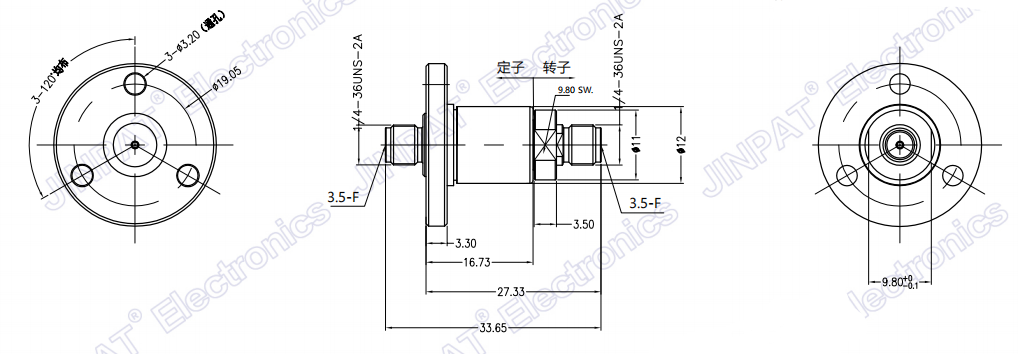

LPHF-01M产品外形图


频率最高可达50GHZ,通道数量最多可达4个

可同轴类型、波导类型、同轴/波导混合类型

★可混合传输1-200路功率/信号

★ 超低的插入损耗和电压驻波比

★ 可定制带通孔高频旋转关节

★ 通路数量

★ 高频信号频率范围

★ 额定电压和额定电流

★ 支持高频信号和电流或其他信号混合传输


★ 雷达系统

★ 高清网络视频监控系统

★ 卫星通讯系统

★ 医疗工程设备

★ 电子对抗系统
