射频旋转接头系列

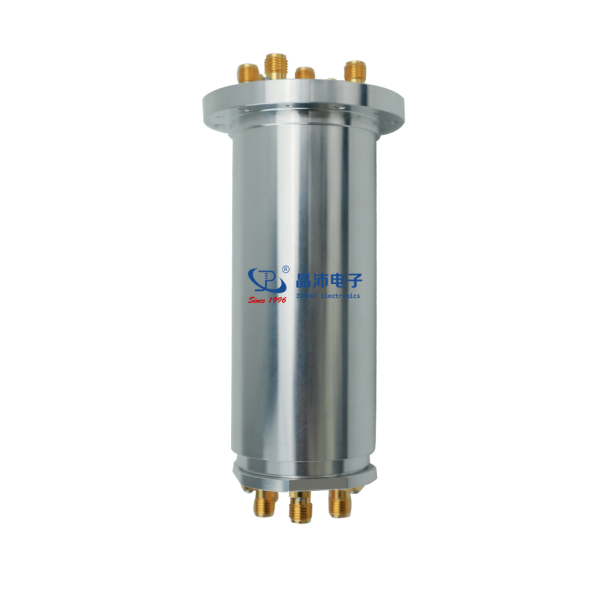

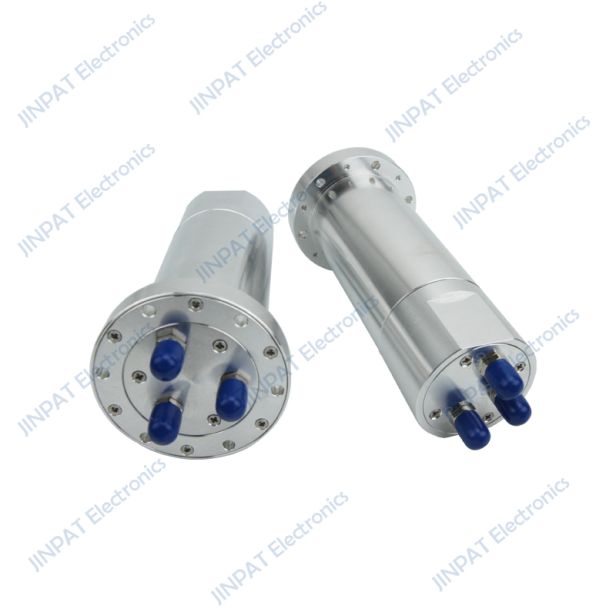

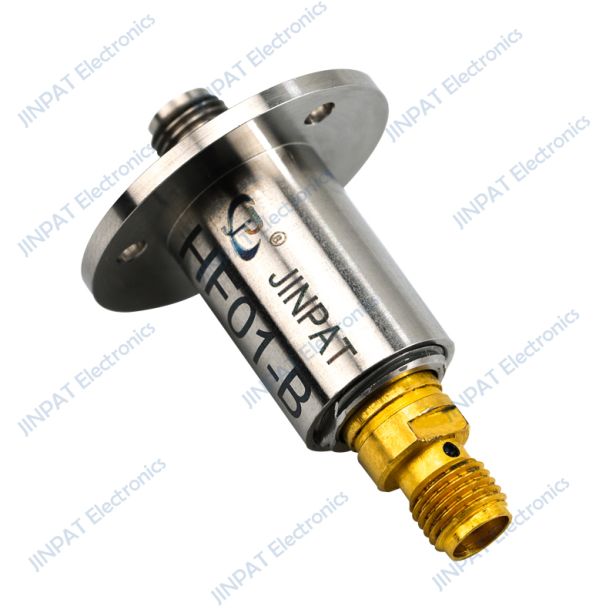

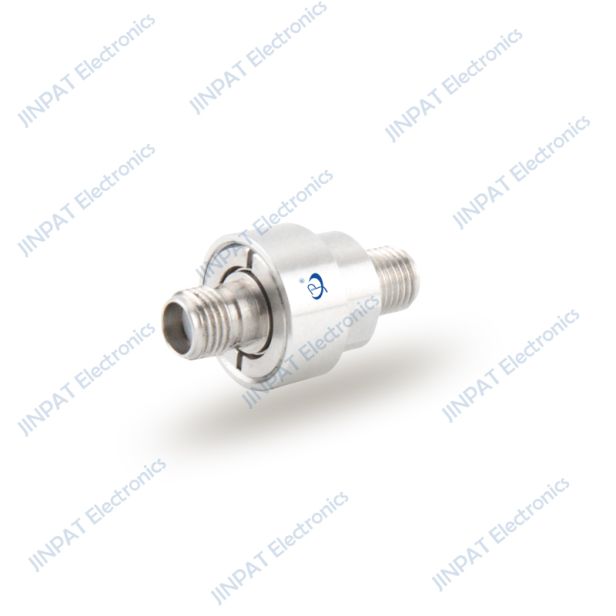

射频旋转接头用于连续旋转装置中,在固定部分与旋转部分之间传输高频信号和高速率信号,可以传输频率 高达500MHz-50GHz的模拟信号和高速数字信号;此类滑环结构紧凑,性能稳定,屏蔽效果好,抗干扰能 力强,易于集成到其他设备中。 此系列分为射频旋转接头和射频加电混合旋转接头两种类型。

射频旋转接头是专门为传播射频信号开发的滑环,包括但不限于通信频段、广播电视频段。具有低插入损耗、高隔离度、高回波损耗等高性能指标,确保射频信号的高质量传输。它能够承受一定的功率容量,满足不同应用场景下的信号传输需求。


请联系我们
产品型号射频旋转接头系列
型号 频率范围 接口类型 最大峰值功率 PDF 详情

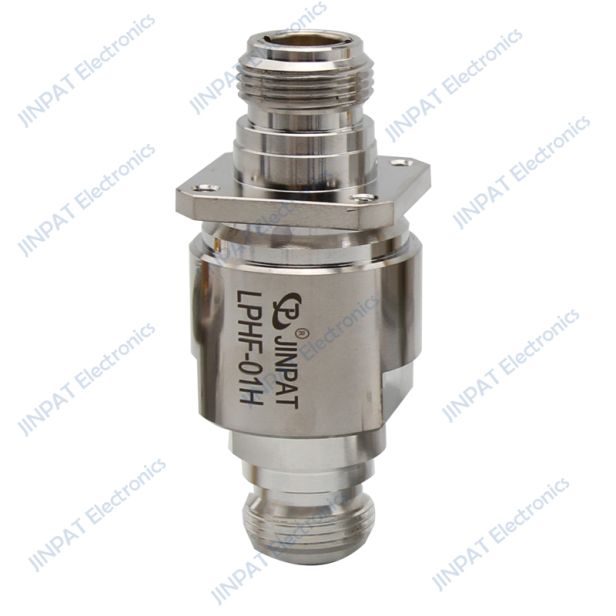

LPHF-01 DC-18GHz SMA-f(50Ω) 1500W /
LPHF-02系列 DC-18GHz SMA-f(50Ω) 1000W /
LPHF-03 DC-2GHz SMA-f(50Ω) 1000W /
LPHF-04A DC-4GHz SMA-f(50Ω) 1000W /
LPHF-05 DC-5.25GHz SMA-F(50Ω) 200W /
LPHF-06C DC 4.6~100GHz SMA-F(50Ω) 200W /
LPCC-01 DC-3GHz SMA/SMB/MCX/N/或指定 1000W /
LPCC-02 DC-3GHz SMA/SMB/MCX/N/或指定 1000W /
LPHF 04E DC-1.7~8GHz SMA-f(50Ω) 200W /
LPHF-06E DC-4GHz SMA-F(50Ω) 200W /
