帽式滑环

晶沛电子推出LPC帽式滑环、LPM微型帽式滑环及LPR插片式滑环三大系列,满足多样化应用需求。LPC系列通道多达125路,设计精密,适合中小型系统的多功能信号传输;LPM微型滑环外径仅12.5~16mm,体积极小,专为弱电控制信号提供稳定可靠的传输保障;LPR插片式滑环采用插针接触和先进纤维刷技术,环保无水银,具备高载流能力,广泛应用于摄影摄像,机器人,测试仪器,转台以工业制造领域。三大系列产品融合高效、环保与多功能,助力客户打造卓越旋转传输解决方案。


如有特殊需求,请即联系我们,以便我们的销售工程师为您推荐滑环型号或设计定制滑环。

请联系我们

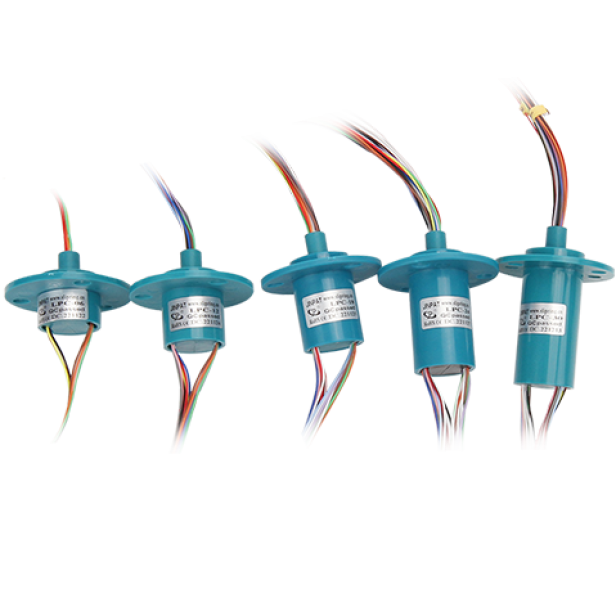

LPC帽式滑环系列

LPC帽式滑环外径22~54mm,通道可达125路,采用国内高标准表面处理工艺,设计精度高,外形小巧,安装方便。触点采用 金对金,保证极低接触电阻和 超长工作寿命,特别适合于中小型系统,传输微弱控制信号。

LPC帽式滑环

型号

尺寸(毫米) 长度(毫米) 通路数 电流 电压 详情 外形图

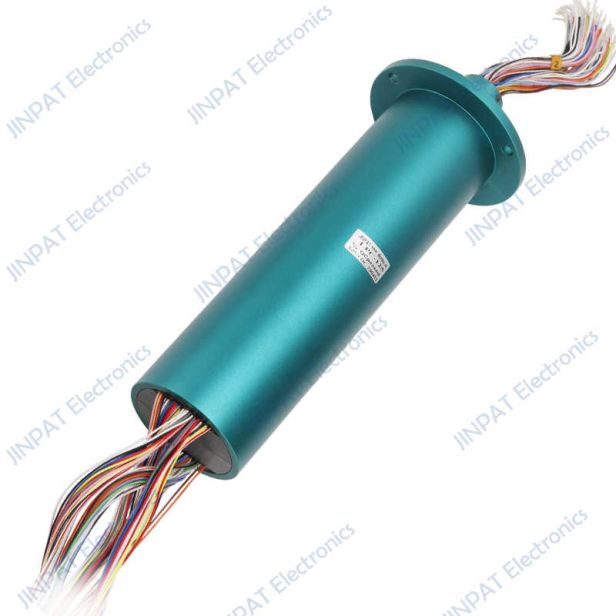

LPC-125

Φ54 200 125 2A 240VAV/DC 详情

LPC-76

Φ35.5 105.7 76 2A 240VAV/DC 详情

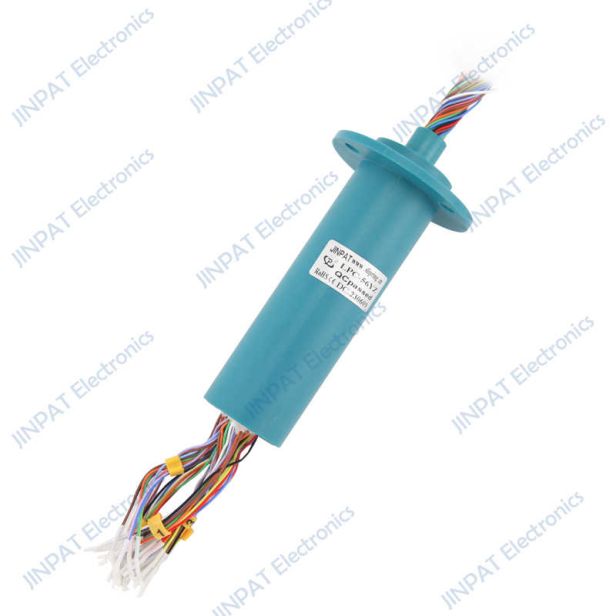

LPC-56

Φ25 85.7 56 2A 240VAV/DC 详情

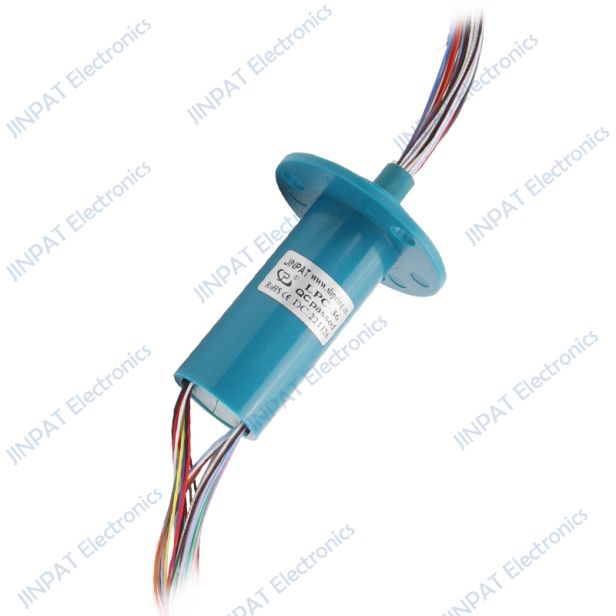

LPC-36

Φ22 57.3 36 2A 240VAV/DC 详情

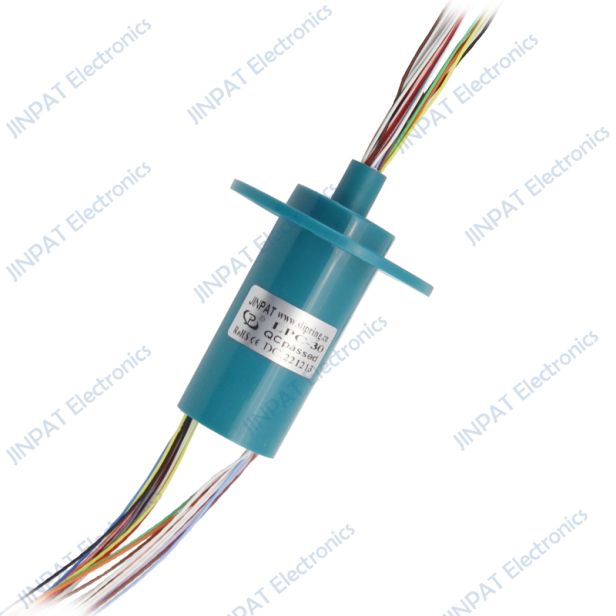

LPC-30

Φ22 42.3 30 2A 240VAV/DC 详情
49.6
53.2
62.3

LPC-24

Φ22 26.4 24 2A 240VAV/DC 详情
42.3
54.8

LPC-18

Φ22 32.9 18 2A 240VAV/DC 详情

LPC-15

Φ22 34 15 2A 240VAV/DC 详情

LPC-12

Φ22 26.4 12 2A 240VAV/DC 详情
39.8

LPC-08

Φ22 23 8 2A 240VAV/DC 详情

LPC-06

Φ22 18.6 6 2A 240VAV/DC 详情
32.5


LPM微型帽式滑环系列

晶沛LPM微型帽式滑环,外径仅12.5~16mm,体积超小,设计精密。采用高标准表面处理工艺与金对金触点,确保极低接触电阻和超长寿命,特别适合中小型系统中微弱控制信号的稳定传输。
◆ 支持多种电气通路组合,包括视频、控制、传感、电源、以太网等。
◆ 滑环路数、电流容量、尺寸、转速、旋转轴径及外壳材质等参数均可按需定制,满足多样化应用需求


LPM微型帽式

型号

尺寸(毫米) 长度(毫米) 通路数 电流 电压 详情 外形图

LPM-30

Φ16 37 30 2A 110VAV/DC 详情

LPM-24

Φ15.5 34 24 2A 110VAV/DC 详情

LPM-18

Φ12.8 23.5 18 2A 110VAV/DC 详情

LPM-12

Φ12.5

20 12 2A 110VAV/DC 详情
22.5
25.2
30

LPM-06

Φ12.5 18.2 6 2A 110VAV/DC 详情

LPM-04

Φ12.5 15.6 4 2A 110VAV/DC 详情


LPR插片式滑环系列

LPR插片式集电环设计精巧,用插针代替导线接触,符合RoHs环保要求,安装可靠快捷,载流能力更强;采用先进的纤维刷技术,保证低摩擦力、低接触电阻、无摩擦碎片、使用寿命长,是为工业制造业设计的无水银滑环,纯环保设计,被广泛应用于风力发电机,流水线设备,旋转工作盘,电缆卷筒及热滚筒等设备

LPR插片式滑环

型号

外径(毫米) 长度(毫米) 通路数 电流 电压 详情 外形图

LPR-08

Φ45 64.5 6 20A 240VAV/DC 详情
2 5A

LPR-06

Φ45 64.5 6 20A 240VAV/DC 详情

LPR-04

Φ32 28.6 2 15A 240VAV/DC 详情

2 5A

LPR-03

Φ32 28.6 3 15A 240VAV/DC 详情

LPR-02

Φ32 28.6 2 15A 240VAV/DC 详情
