此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能力强，易于集成到其他设备中。

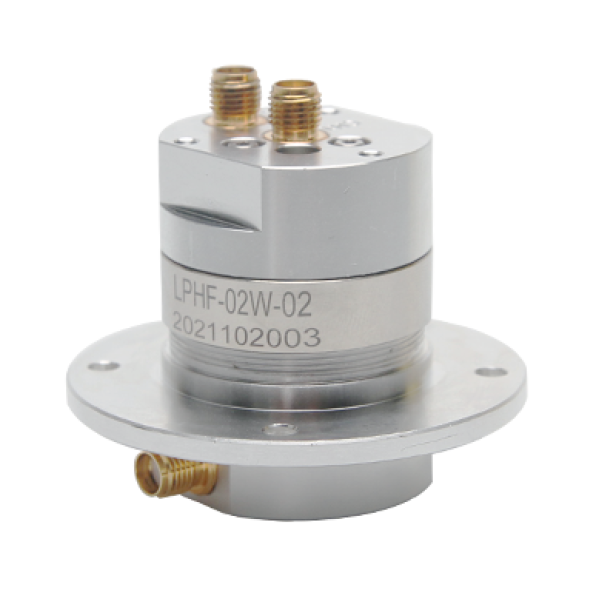

| 型号 : | LPHF-02 |
| 电压 : | / |
| 电流(A) : | / |
| 转速 : | 60rpm |
| 通路数 : | 2 |
| 外径x长度(mm) : | / |
高频-02合并外形图.pdf
服务热线
0755-29534903
- 0755-29534903
EN
EN此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能力强，易于集成到其他设备中。
| 型号 : | LPHF-02 |
| 电压 : | / |
| 电流(A) : | / |
| 转速 : | 60rpm |
| 通路数 : | 2 |
| 外径x长度(mm) : | / |
高频-02合并外形图.pdf
高频旋转接头用于连续旋转装置中，在固定部分与旋转部分之间传输高频信号和高速率信号，可以传输频率高达500MHz-50GHz的模拟信号和高速数字信号；此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能力强，易于集成到其他设备中。 此系列分为高频滑环和高频加电混合滑环两种类型。
规格 | ||||
| 通道 |
CH1 | CH2 | 启动力矩 | 0.05Nm@常温 |
| 接口类型 | SMA-K（50欧姆） | SMA-K（50欧姆） | 连续旋转力矩 | 0.05Nm@常温 |
| 样式 | I | I | 转速，最大值 | 60rpm |
| 频率 | DC-4.5GHz | DC-4.5GHz | 使用寿命，最小值 | 500万转 |
| 峰值功率 | 1000W | 1000W | 壳体材料 | 铝合金 |
| 平均功率 | 60W@4.5GHz |
10W | 表面处理 | 导电氧化 |
| 电压驻波比，最大值 | 1.2 | 1.5 | 重量 | 约0.13Kg |
| 电压驻波比最大 波动值 | 0.05 | 0.2 | IP等级 | IP60 |
| 插入损耗，最大值 | 0.25dB | 0.5dB | 工作温度 | -45～+80℃ |
| 插入损耗最大 波动值 | 0.05dB | 0.15dB | 存储温度 | -55～+85℃ |
| DC电源负载能力（只能同时 1个通道工作） |
0.5A/48VDC@RF全功率 2A/48VDC@5W平均功率 |
0.5A/24VDC@RF全功率 | 湿度 (工作环境) | 95% |
| 相位稳定性，最大值 | 0.5° | 4° | 湿度（存储环境） | 95% |
| 隔离度，最小值 | 50dB |
|||
LPHF-02A外形图
LPHF-02B外形图
LPHF-02C外形图
LPHF-02D外形图
LPHF-02G外形图
LPHF-02W-2外形图
产品特点：
★ 通道可达4路（特殊定制）
★ 频率范围可达50GHz
★ 结构紧凑，抗干扰能力强
★ 可以多种类型的信号同时传输
★ 低衰减损耗，小传输波动
★ 长使用寿命，免维护
可选项：
★ 通路数量
★ 高频信号频率范围
★ 额定电压和额定电流
★ 支持高频信号和电流或其他信号混合传输
LPHF系列编号规则：
LPHF - XX X（X） - X X X
例：LPHF-01A-051表示为1通道高频，型号为01A标准品的基础上，参数未变，外形尺寸有改变，工作频率为18GHz，流水号为1的产品。
备注：以上高频产品型号的流水号中“W”特指是弯头；如LPHF-01W，表示1通道高频弯头。
典型应用：
★ 雷达天线
★ 高清网络视频监控系统
★ 卫星通讯系统
★ 医疗工程设备
★ 空中交通控制
